电动连续变焦红外镜头有很多个视场可以切换,使用者可以根据自己情况,随时切换视场,找到合适的视场来观察。但是设计和装调难度都很大,成本很高。欧特光学可根据客户需求设计及加工各红外镜头。镜头系列多样化,包含定焦镜头、连续变焦镜头、双视场镜头等,镜头设计可满足轻量化、小体积、防水等要求。

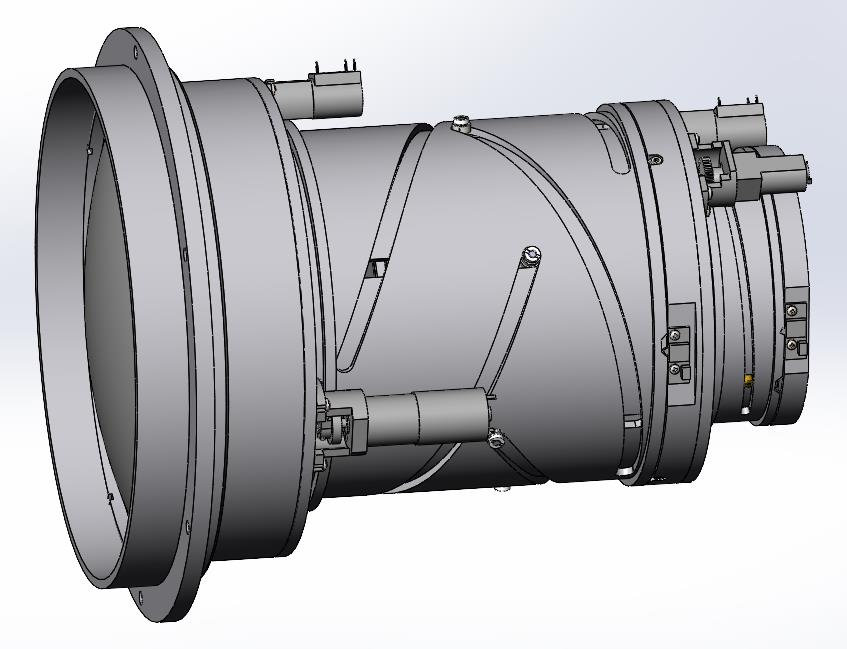

电动连续变焦镜头外观效果图及外形尺寸图
技术参数 | |
焦距: | 18-180 10X 连续变焦 |
F数: | 0.8@18/1.2@180 |
有效成像面: | φ14 |
外露镜面镀膜: | DLC(前端) |
工作波长: | 7-14um |
视场角(度): | f180/ f18 |
3.5°X2.8°/33.6°X 27.2°(640X512 17um) | |
2.4°X2.0°/24.1°X 19.4°(640X512 12um) | |
工作电压: | DC 6-12V 0.5A |
重量: | <3.7(不含镜头盖)kg |
连续变焦红外镜头,该镜头能提高成像质量。连续变焦红外镜头包括第一透镜组为前固定组;第二透镜组为变焦组;第三透镜组为补偿组;第四透镜组为后固定组;第五透镜组为调焦组,用于补偿不同物距、不同温度下像面位置的偏移;还包括变倍驱动凸轮。本实用新型的有益效果:本实用新型的连续变焦红外镜头,显著提高了探测作用距离及成像质量,降低了成本,并且能达到良好的成像效果。利用曲线拟合技术设计变焦凸轮曲线制做的变倍驱动凸轮,有效解决变焦过程中的像面位移问题。
连续变焦红外镜头,其特征在于:所述连续变焦红外镜头包括由物方到成像方依次设置的具有正屈光度的第一透镜组、具有负屈光度的第二透镜组、具有正屈光度的第三透镜组、具有负屈光度的第四透镜组、具有正屈光度的一第五透镜组;其中,第一透镜组为前固定组,用于会聚收光;第二透镜组为变焦组,用于改变所述连续变焦红外镜头的焦距;第三透镜组为补偿组,用于补偿所述连续变焦红外镜头在变焦过程中的像面移动;第四透镜组为后固定组;第五透镜组为调焦组,用于补偿不同物距、不同温度下像面位置的偏移。
