非球面透镜简介/ PRODUCT INTRODUCTION

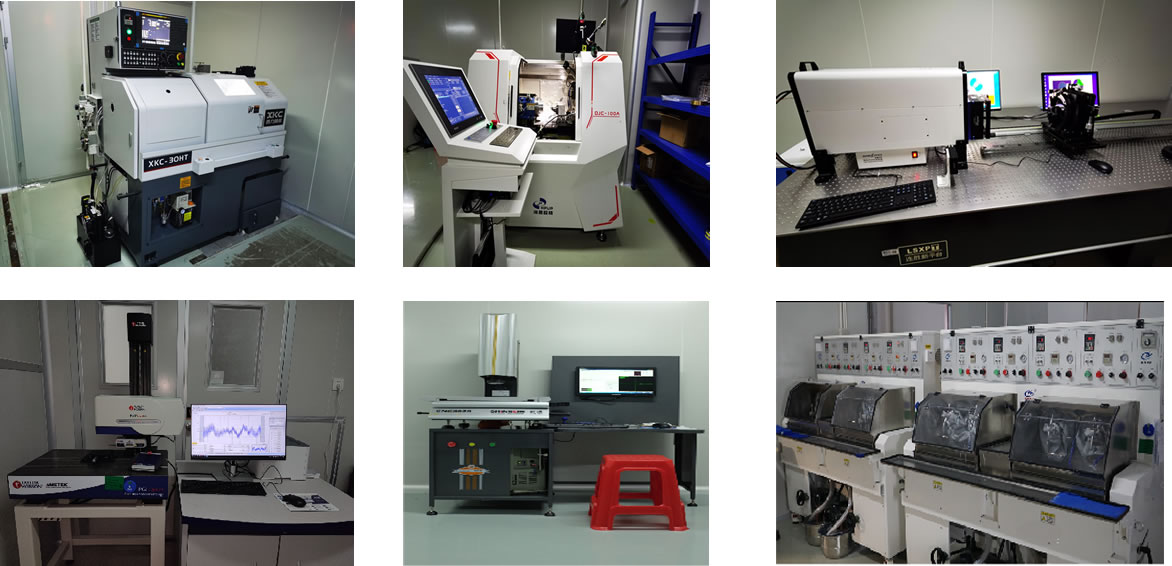

1666856843119515.jpg欧特光学作为非球面镜片加工生产厂家,我们公司引进先进的先进的单点车以及检测计量设备,并拥有从业多年经验的工程技术人员,无论您的应用环境是需要我们各种各样的现货产品、还是来图来样定制设计的产品,我们的光学工程师都可以开发满足您的需求。

球面透镜由于球差导致成像点模糊,而非球面透镜的成像点非常清晰。因此非球面透镜可用于替代球面透镜组来校正像差,例如一般使用十片透镜的变焦镜头,可以使用一两个非球面透镜来替换五六个球面透镜,可实现相同或更高的光学效果、降低生产成本,同时也能实现系统轻量化、小型化。而且减少透镜数量的光学系统也会减少系统对机械公差、额外的校准步骤,以及增透镀膜膜要求,提高系统的整体实用性和降低整体系统设计成本。

光学系统中采用非球面元件,可以提高系统的性能,减少光学元件的数量,从而减轻仪器的质量,减小体积,紧凑结构。因此常应用于大视场、大孔径,像差要求高,结构要求小,或有特殊要求的光学系统中,非球面光学元件因其优良的光学性能而日益成为一类非常重要的光学元件。




     材 料



加工参数

加工精度

一般精度

中级精度

定制精度


单晶硅

单晶锗

硫系玻璃

硒化锌

硫化锌

1.厚度公差

±0.5mm

±0.1mm

-0.02mm

2.尺寸公差±0.5mm±0.1mm              ±0.02mm
3.偏心度3′
1′
50″
4.非球面度(曲率误差)1% 0.6‰              0.2‰
5.面型精度( PV )1μm
0.5μm
0.2μm
6.光洁度  60/40
40/20
10/5
7.通光孔径  >90%
>90%>90%
8.表面粗糙度//RMS<0.04μm


主要用于夜间成像、仪器探伤、红外热像仪、红外测温、红外测距等领域。

热门产品/ HOT PRODUCTS
什么是非球面透镜?

非球面镜头(Aspherical Lens)是镜头所用的镜片为非球面的镜片,也就是说.镜片的表面形状可能是二次,三次曲面,其中三次曲面也被称为自由曲面。

非球面镜头的镜片形状是通过精确计算并由精密机器研磨而成,在设计过程中充分考虑到上述各校正因素,因而 一片非球面镜片就能实现多个球面镜片校正像差的效果,用非球面镜片制造镜头可以有效减少镜片的数量并因此减 小镜头的体积,还使得镜头的成像精度更佳,透光度更好,色彩还原更加准确。

非球面镜片的主要特点就是可以改善镜片边缘部分对光的折射率,从而使物体的成像更加细致。将非球面镜片首次应用到监控镜头中,使该种镜头的性能大为提高。现在非球面镜头是将混合非球面镜片(Hybrid Aspherical Element)与低散射(LD,Low-Dispersing)镜片有机地结合,从而获得了优异的光学特性。其中 LD 镜片具有非平行光成像的性质(unparallel optieal quality),可以有效地消除使图象对比度及锐度都减弱的色差现象。

普通球面镜片边缘部分的光线由于折射而使成像点变得模糊,出现光晕;而非球面镜片边缘部分的光线经过高次 曲面的折射恰好聚焦于一点,因而成像点非常精确。非球面镜头的成像质量因此得到提高。另外,由于一片非球面 镜片就可以取代多片球面镜片的组合,因而镜头的体积相应缩小,透光率也有所改善。

高端的监控摄像机镜头都是复式镜头,在结构上向多组、多片发展,不管它的结构多么复杂,其透镜组都是由会 聚透镜和发散透镜组成,会聚透镜是凸透镜,发散透镜是凹透镜,无伦是凸透镜或凹透镜总是有一个球形的面,所 以才把带球形面的透镜称为“球面镜头”。现代球面镜头虽然已经广泛使用电子计算机进行设计和加工,也都采用 新型优质光学玻璃制造,尽管如此,也难从根本上消除各种球面像差和色差以及其它像差。特别是长焦距、大口径 镜头,各种像差尤为严重。要想从根本上解决这些问题,最好的办法就是:设计出精密准确的非球面镜头。

非球面镜头的特点是:能够提高摄影镜头的结像力(分辨率)。便于制造大口径镜头,特别是制造大口径变焦镜 头,对增大变焦倍数、使镜头高质量、小型化尤显得十分重要。所以非球面镜头几乎成了镜头的发展趋势。早在五 十年代初,就有人提出改善镜头成像质量的最佳方案是使摄影镜头非球面化。
