双凸透镜是什么?

1207 次浏览 时间:2022-12-06

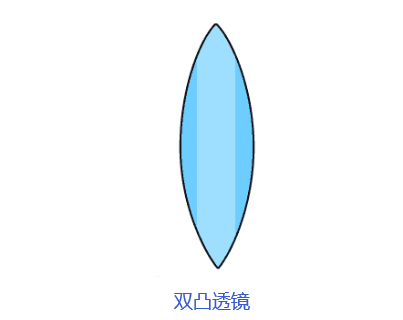

双凸透镜是由两个球面凸面组成的简单透镜,通常具有相同的曲率半径。这些也称为凸凸透镜。 双凸透镜如下图所示-

双凸透镜

双凸透镜作为一种简单的透镜,应用范围很广,但不仅限于激光束的控制和聚焦、质量成像以及其他各种光学仪器。

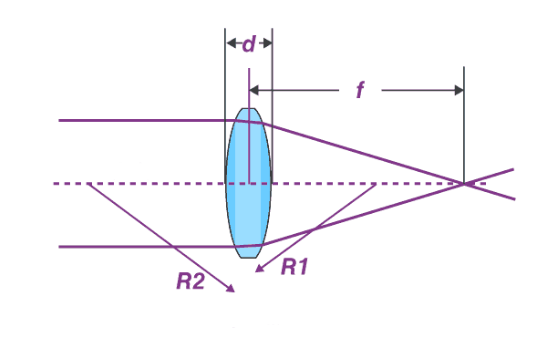

在双凸透镜或平凸透镜中,准直或平行的光束穿过透镜并会聚在透镜后面的一个点或焦点处。在这种情况下,该透镜称为会聚透镜或正透镜。从镜头到光斑的距离称为镜头的焦距。由于镜片两边都有曲率,所以周围会有两个焦点,也有两个中心。通过双凸透镜中间绘制的线称为主轴。如下图所示-

双凸透镜结构

人眼晶状体是双凸透镜的更好例子。对于眼睛来说,为了看清眼前的物体,来自物体的光线必须更急剧地弯曲,以便将它们带到视网膜的焦点上;来自远处物体的光线需要较少的折射。要做到这一点,它必须是高弹性的形式,以便可以改变形状,从而可以使凸度变小或变大。凸透镜越高,折射越大


双凸透镜的一些特性如下

  • 双凸透镜具有正焦距

  • 它们的焦距更短

  • 他们有能力会聚入射光

  • 它们具有形成实像和虚像的能力

  • 它们最小化球面像差,还可以消除彗差和具有对应于 1 的共轭比的畸变。

众所周知,双凸透镜的形状是对称的,两侧的半径相等。它们通常被推荐用于真实物体的虚拟成像,并且还用于 0.2 – 5 之间的正共轭比。
