光学滤光片在安防监控摄像头中的作用

1049 次浏览 时间:2022-12-21

彩色CCD也可以感应红外线,但是因为可以感应红外线,所以无法计算出正确的颜色。因此,需要添加滤光片来分离光的红外部分。因此,只有彩色CCD需要加装滤光片。

镀膜滤光片和蓝玻璃滤光片都可以使用。镀膜分为真空镀膜(PVD)和化学镀膜(PVC)。化学镀膜是将石英片浸入溶剂中进行电镀。成本低,但涂层厚薄不均,易脱落。真空镀膜是真空蒸镀法,镀膜均匀。而且不易脱落,但成本高。此外,还应加上所谓的AR-Coating镀膜以增加透光率,因为当光线通过不同介质时(如从空气中进入石英片),会产生局部折射和反射。加AR-Coating后滤光片可以达到98-99%的透光率,否则只有90-95的透光率,当然对CCD的灵敏度有影响。

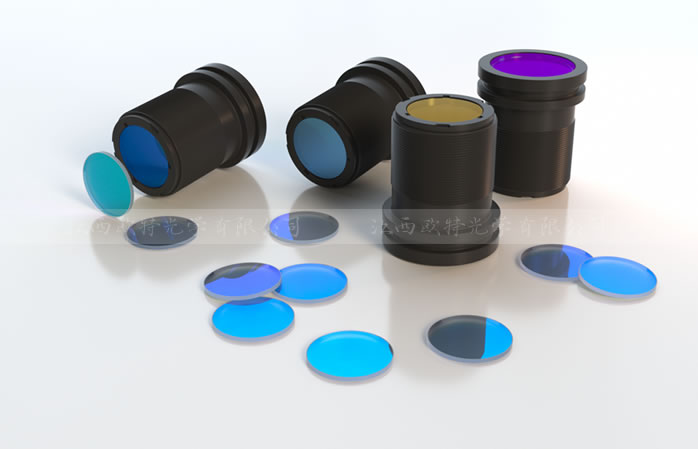

蓝玻璃滤光片

此外,还使用了蓝玻璃滤光片。蓝玻璃滤光片通过吸收过滤红外线,而IR-Coating通过反射过滤红外线,但反射光容易造成干扰。如果只考虑过滤红外线,蓝色玻璃是更好的选择。但是,如上所述,玻璃无法调整光线,因此出现了所谓的由蓝色玻璃和石英片组成的两片式滤光片。蓝玻璃滤光片用于过滤红外线,石英片用于微调光线,因此只需在石英片上镀增透膜即可。

2、滤光片在安防监控摄像头上的作用:对入射光进行修整

因为CCD是由感光器(CELL)组成,所以更好让光线直射进来,但是为了避免干扰相邻的感光器,需要对光线进行修整,所以滤光片不是玻璃,而是石英片,利用石英的物理偏振特性,保留入射光直射部分,反射掉倾斜部分,避免影响旁边的感光点。

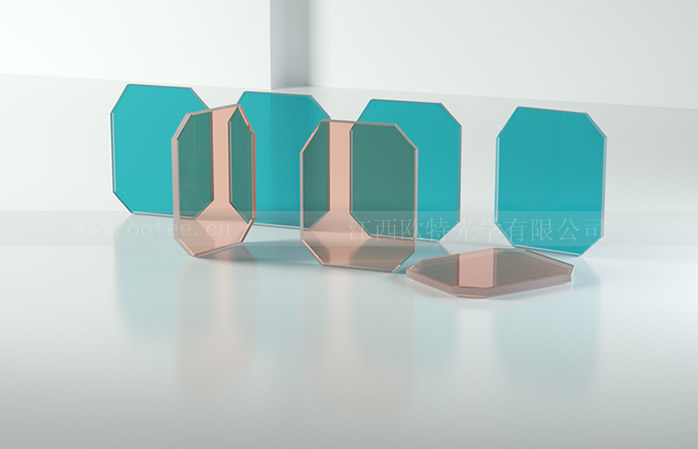

摄像头滤光片

利用石英的物理偏振特性,使入射光保留在直射部分,反射倾斜部分,但只能在一个方向上进行修整。通常,相机只考虑水平分辨率,所以只对光线进行水平修剪。当光膜方向正确时,不能反转。如果垂直光也被修剪怎么办?很简单,就是贴两块,把其中一块转90度,于是就有了这种滤光片,也叫二片色滤光片,一个用来水平修整,一个用来垂直修整,其中一个是用于IR-Coating以过滤红外线。

那些更的呢?它是两片石英玻璃夹在两片蓝色玻璃之间,然后有各种优点。这种三件式常见于日本进口机。而我们经常在电视上看到来访的客人,有的是交叉斜纹领带,相机也是一朵花,不是相机不好,而是光学滤镜只有两个,只能在水平面和垂直面修整。如果遇到45°角的密斜纹,是没有问题的,除非你多加两片修剪左45°和右45°,这样这么多片就成了千层饼了。
