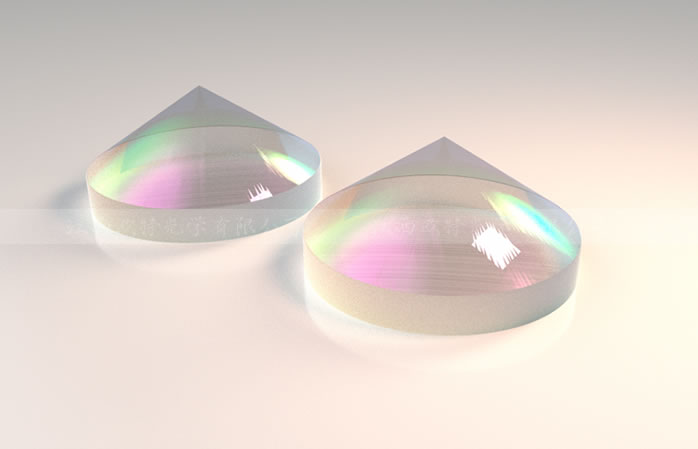

锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或锥形非发散光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。锥透镜产生的光束穿过光轴，当锥透镜到图像距离增大时，所形成的光环直径也将增大，而光环的厚度保持不变。该光束具有贝塞尔光束的特性，沿光束传播方向的光强分布不会发生改变。
锥透镜的贝塞尔光束特性
与随距离增长而发散的高斯光束不同，贝塞尔光束是非衍射光束，它在传播时能保持光强分布不变。虽然真正的贝塞尔光束需要无限的能量才能产生，但锥透镜可以在其焦深（DOF）范围内产生与之非常近似的非衍射特性。
透镜主要用于光束整形领域和各种激光应用。特殊用途是产生非衍射类贝塞尔光束。此处关注的是强度分布几乎不变的区域，以及由锥透镜角度和直径定义的长度。贝塞尔光束是非衍射的，非常适用于医学、研究、测量技术和调节。具体而言，它们可用于例如光镊和光幕荧光显微镜。 结合其他锥透镜或透镜，可产生各种光束轮廓，例如准直环形光束和可变环形焦点。
为了获得贝塞尔光束，必须将锥透镜和激光准直，使激光束沿着锥透镜的光轴传播。为了实现准直和精度要求，要用到很多光学部件，包括激光，扩束镜， 透镜安装座以及接杆和接杆支架。例如，扩束镜可以准直入射激光并减少其发散度，使得锥透镜可以地创建环形光束，光学透镜安装座 可以将锥透镜牢牢固定起来，并提供微米或亚微米级的自由度调整及准直。
将沿光轴传播的光束聚焦，锥透镜创建了近似贝塞尔光束。虽然光环直径会随着锥透镜和图像之间的距离成比例地增大和减小，但是光环 厚度保持不变。锥透镜非常适用于需要环形激光输出的测量和准直，以及研究和医疗应用。
