荧光滤光片的原理

831 次浏览 时间:2023-01-09

荧光滤光片一般采用单片无色透明的玻璃作为基底,在玻璃的两个表面镀膜,来控制不同波段的通过(增透)或者拦截(反射)。增反膜的厚度会选择为半波长的整数倍,此时反射叠加增强;增透膜的厚度为1/4 波长的倍数,此时投射叠加增强。

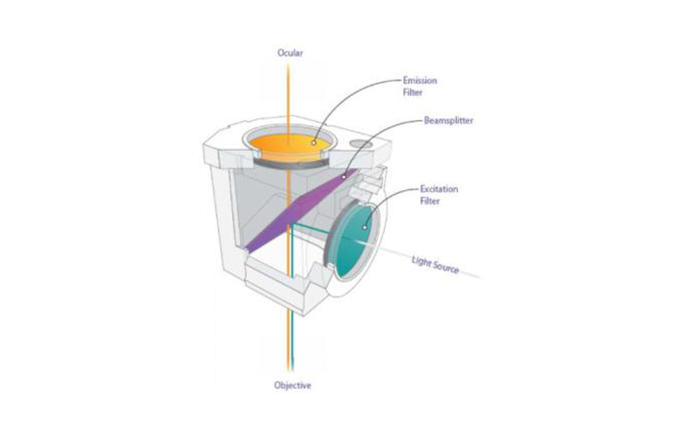

荧光滤光片在实际应用中一般都是以滤光片组(激发块)的形式来使用的。荧光滤光片组一般由三个透镜组成:激发滤光片(EX)、二向分光镜(DM)和发射滤光片(EM),他们都安装于滤光片盒中(Cube),具体结构如图所示

荧光滤光片

激光滤光片的作用是使激发光能够有效的通过,而避免外界荧光波段的光线进入激发块,二向分光镜顾名思义主要是分光,反射激发光使其照射样品,同时又能够让样品产生的荧光通过,到达发射滤光片,发射滤光片的作用是进一步滤掉激发光和其它杂散光,使系统得到比较纯粹的荧光信号。
