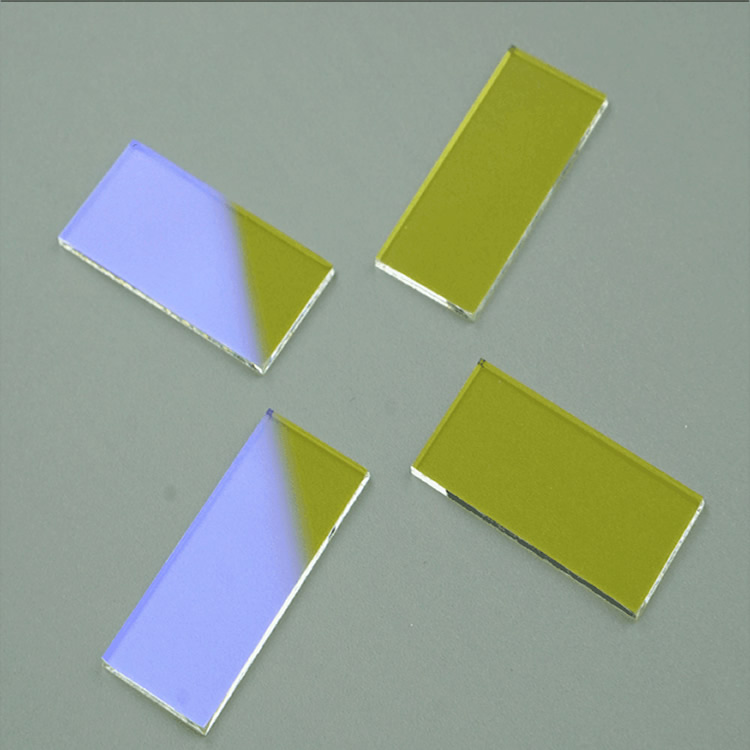

什么是截止滤光片

209 次浏览 时间:2022-07-27

所谓截止滤光片,是指要求某一波长范围的光束高透射,而偏离这一波长的光束骤然变化为高反射(或称抑制)的波段选择截止滤光片。通常把抑制短波区、透射长波区的滤光片称为长波通滤光片。相反,抑制长波区、透射短波区的截止滤光片就称为短波通滤光片


截止滤光片分吸收型、薄膜干涉型和吸收与干涉组合型。吸收截止滤光片应用最广泛,可以由颜色玻璃、晶体、烧结多孔明胶、无机和有机液体以及吸收薄膜制成。其主要优点是使用简单,对人射角不敏感,造价便宜或适中。但是吸收型截止滤光片的截止波长不是随便可以移动的。现有的吸收型滤光片和吸收光谱材料常用图谱可以在我们的滤光片产品目录里查看。

截止滤光片的特性参数∶

(1)透射曲线开始上升(或下降)时的波长以及此曲线上升(或下降)的许可斜率;

(2)高透射带的光谱宽度、平均透射率以及在此透射带内许可的最小透射率;

(3)具有低透射率的反射带(抑制带)的光谱宽度以及在此范围内所许可的更大透射率。干涉型截止滤光片的基本膜系类型是λ/4周期性膜堆(LH)5。 由于这类膜系的透反射光谱曲线的主要特征是一连串的高反射带间隔以高透射带,所以,①这类膜系的截止滤光片,并非以某一波长为界,一侧高透另一侧高反的理想模式,而只是在某一有限波段,实现以某一波长为界,一侧高透另一侧高反的波段截止滤光、分光膜堆② 即便是同一个周期性膜堆(LH)°,也是既可以用做截止长波的短波通滤光片,也可以用做截止短波的长波通滤光片。

周期性膜堆(LH)°在用做高反射镜和中性分束镜时,工作波段都是位于膜系的反射带,我们所关心和研究的也只是周期性膜堆(LH)的反射带特性。当将膜堆(LH)用于截止滤光片时,我们既关心其反射带的抑制特性,也关心其通带的透射特性。
