什么是锗 (Ge) 镜片

1110 次浏览 时间:2022-10-14

镜片(Ge镜片)常用于 2 µm 至 16 µm 光谱范围的红外成像系统,涵盖 LWIR (8-12µm) 和 MWIR (3-5µm) 热成像应用。锗 (Ge) 是一种相对坚硬、高密度的红外透射材料,可阻挡 UV 和 VIS 波长,但可透射大于 2µm 的红外光谱。Ge 在常用的 IR 发射器中具有更高的折射率,并且由于低光学色散而表现出轻微的色差,这使得它在透镜设计方面是理想的,因为它的折射率允许实现其他不可能的规格。锗可以被金刚石或DLC涂层用作镜头组的前光学元件,具有超强的韧性和可靠性。锗比其他红外材料更坚固,但应注意高温条件,随着温度的升高,材料在 IR 领域将变得不透明。除了一般的球面镜片外,我们采用单点金刚石车削技术制造非球面镜片。


锗在温度高达45⁰C时在2-14μm之间的光透射率超过45%,更佳透射光谱在2-12μm之间,经过增透膜处理后,平均透射率可达到95%以上。然而,Ge 透镜的透射率在 100⁰C 开始逐渐下降,然后在 200⁰C 以上急剧下降。暴露在更高的温度下会导致材料发生损坏,因此锗不适合在高温条件下使用。此外,当重量成为问题时,应考虑其相对较高的密度。锗的努氏硬度为 780,略高于 GaAs,这一特性有助于锗透镜的坚固性。

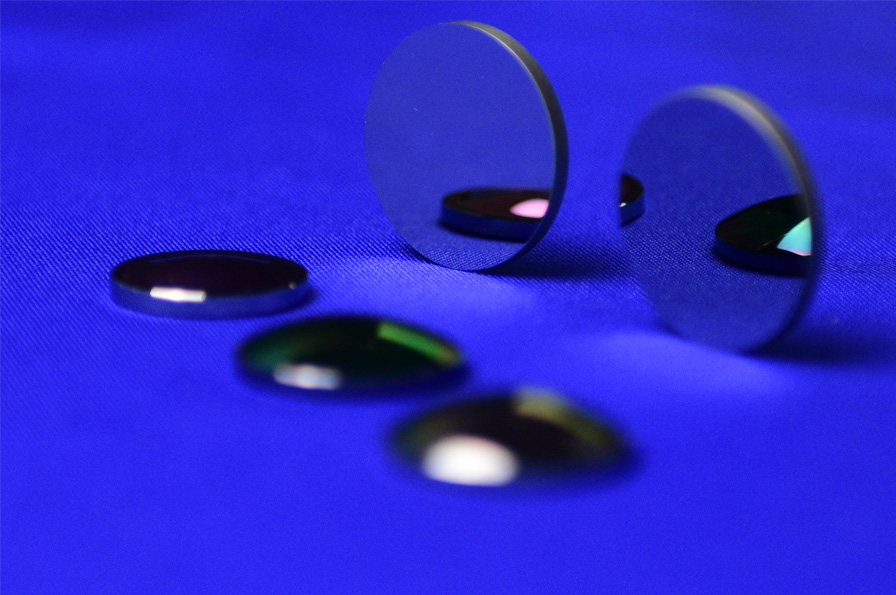

欧特光学供应一系列锗镜片,包括平凸、平凹、双凸、双凹和弯月形锗镜片,镜片表面为球面和非球面。涂层选项包括抗反射 (AR)、宽带 AR (BBAR) 和金刚石 (DLC) 涂层,可根据客户要求进行选择。形状、尺寸(直径,更大 300 毫米)和涂层都可以根据要求定制。

平凸锗透镜具有正焦距,专为光准直而设计。平凹 Ge 透镜 用于扩展准直光,可以合并到扩束器中。双凸透镜双凹透镜有两个凸面或凹面。Meniscus Ge Lenses具有一个凹面和一个凸面,非常适合减少球面像差。 非球面锗镜片具有更复杂的轮廓和消除球面像差的优势,因此使用非球面透镜甚至比使用透镜组件更便宜。
