锗单晶硬度高,导热性好,不溶于水,透过波段为2-12μm,是一种非常常用的红外光学材料。目前广泛用于红外成像系统和红外光谱仪系统。锗单晶还被用于各种红外滤光片的基底材料。

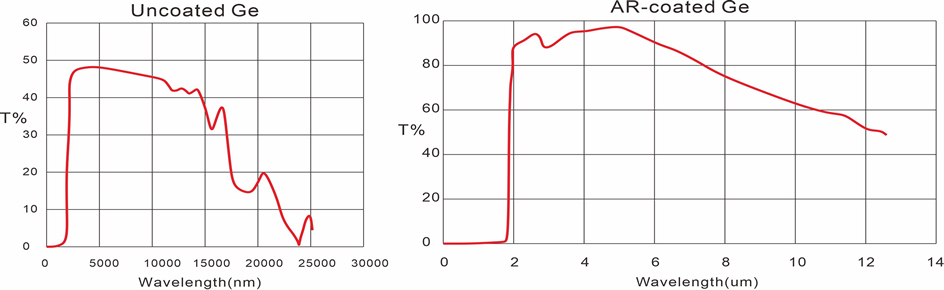

高纯锗单晶具有高的折射系数,对红外线透明,不透过可见光和紫外线,可作专透红外光的锗窗、棱镜或透镜。锗对光的吸收能力随着温度上升而不断加强, 100摄氏度以上即对透光率产生明显的影响, 严重影响光学系统的性能. 锗元件由于其表面高反射率通常镀有减反膜.
3~12μm镀膜的锗窗口用于中红外和多光谱应用,8~12µm的锗窗口通常用于热成像和红外成像系统。
锗窗口&锗透镜 | |
镜片口径范围 | 3mm-200mm |
边厚范围 | ≥0.7mm |
中厚范围 | ≥1mm |
张角加工范围 | 0°~65° |
失高加工范围 | ≤21mm |
口径和中厚比值 | 17以内 |
Pv(面型) | 0.1μm |
Ra(粗糙度) | 4nm-10nm |
△N(面型误差) | 0.3-1.5 |
镀膜 | 增透膜、反射膜、金属膜 |
温馨提示:在拿取光学元件时必须佩戴手套。在使用锗时这一点尤其重要,因为从锗材料的灰尘是有毒的。为了您的安全考虑,请遵守所有的预防措施,比如拿取锗材料时佩戴手套,在使用后彻底洗手。

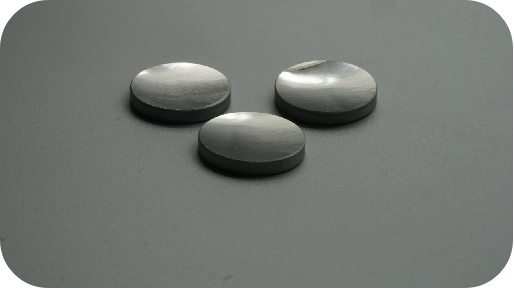

锗窗口、锗透镜以及非球面锗镜片在2-12um范围内,锗是制作高效红外成像系统中光学镜头和光学窗口最常用的材料锗具有高折射率(2-14pm波段时约为4.0)、表面最小曲率和色差小的特性,在低功率成像系统中,通常不需要修正。我们生产高精度锗材料窗口及透镜,并可根据客户需要镀制增透膜及DLC(类金刚石)膜。
