直角棱镜的工作原理

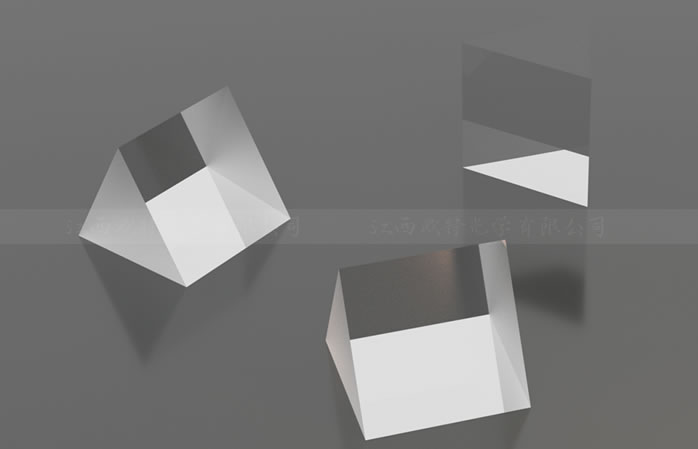

1、直角棱镜是一种以90°为概念设计的棱镜

主要用于各种光学仪器和光学成像领域，用于弯曲像路或90°转向光线。直角棱镜可以产生翻转或旋转的左手图像，具体取决于棱镜的方向。组合两个直角棱镜可用于图像或光束移动应用。这些棱镜也称为图像反射或反射棱镜。

2、直角棱镜的工作原理

在平面镜的光线垂直入射的状态下，光线从原路返回；当光线在俯仰或方位角方向以α角入射时，光线以2α角反射。当α角较大或反射镜与准直器距离较长时，反射光无法进入准直器的物镜，无法接收到反射光；当只有部分反射光可以进入物镜时，反射图像会变暗。要解决这个问题，就需要增大准直仪的通光孔径，而增大孔径意味着成本会增加，仪器的体积和重量也会增加，使用起来也不方便。

直角棱镜用作反射器。当光线垂直入射，光线平行返回时，θ角为45°。当光线以α角入射时，在平行光路中，入射面与反射面1的法线的夹角为θ。+α，光线以θ+α的角度入射到反射面2，入射到反射面2的法线的角度为θ-α，光线以θ-α的角度出射，所以出射角也是α角，即入射光与入射光仍然平行。

当入射角α较大且α角发生变化时，出射光仍与入射光平行，可得到反射像，且反射像在仰角方向静止。因此，直角棱镜是一种单向灵敏反射镜。采用直角棱镜作为反射镜具有单向灵敏度的特点，但其制造要求和安装要求很高。另外，在制作直角棱镜时，90°脊角的误差会造成双向俯仰方向，两个反射面的平面度误差，尤其是较长的直角棱镜的弯曲，在不同的部分时会造成方位角误差。使用棱镜。
