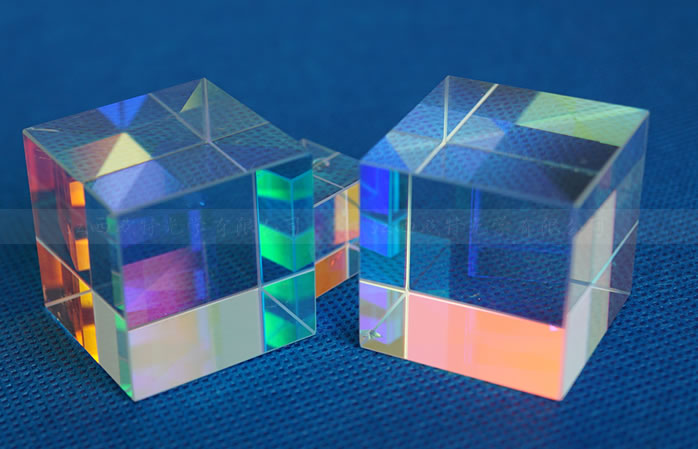

偏振分束器 (PBS) 立方体用于将随机偏振光束分成两个正交和线性偏振分量。S-偏振光以 90° 角反射,而 p-偏振光透射通过立方体。每个立方体都是通过组装两个直角棱镜和一个棱镜斜边上的介电偏振分束器涂层制成的。入射光应始终首先落在镀膜棱镜上,以尽量减少通过光学胶的能量。如果入射光倒过来,光学胶需要承受多几倍的能量才能通过。这会导致胶水在短时间内降解。对立方体的入射面和出射面镀增透膜以减少光损失也是一种常见的做法。
标准 PBS 立方体——用于中低功率应用的胶合立方体。
接口面用光学胶粘合。因此,立方体只能用于中低功率应用,因为它们的激光损伤阈值为 >0.3 J/cm 2 @ 1064 nm。可实现Tp > 95% @ 1064 nm,消光比可达>500:1。
高功率 PBS 立方体——用于高功率激光器的光学粘合立方体
特殊的光学接触技术用于光学结合界面棱镜。这导致更好的激光损伤阈值,>15 J/cm 2 @ 1064 nm,然后立方体可用于高功率激光应用。Tp > 97% @ 1064 nm (Tp > 96 % @ 355 nm),消光比可达>1000:1。此外,更的元素用于高功率 PBS 立方体。
