低通滤光片又叫做短波通滤光片是一种光学元件,用于阻挡高于特定截止频率的光波,而允许低于该频率的光波通过。

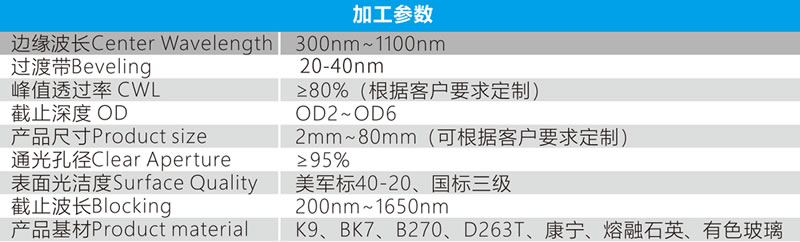

它的重要参数指标包括:
截止频率(Cutoff Frequency):这是低通滤光片的最重要指标之一。截止频率是指滤光片开始阻挡光波的频率,通常以赫兹(Hz)或波长(纳米)表示。截止频率越低,滤光片阻挡的频率范围就越广。

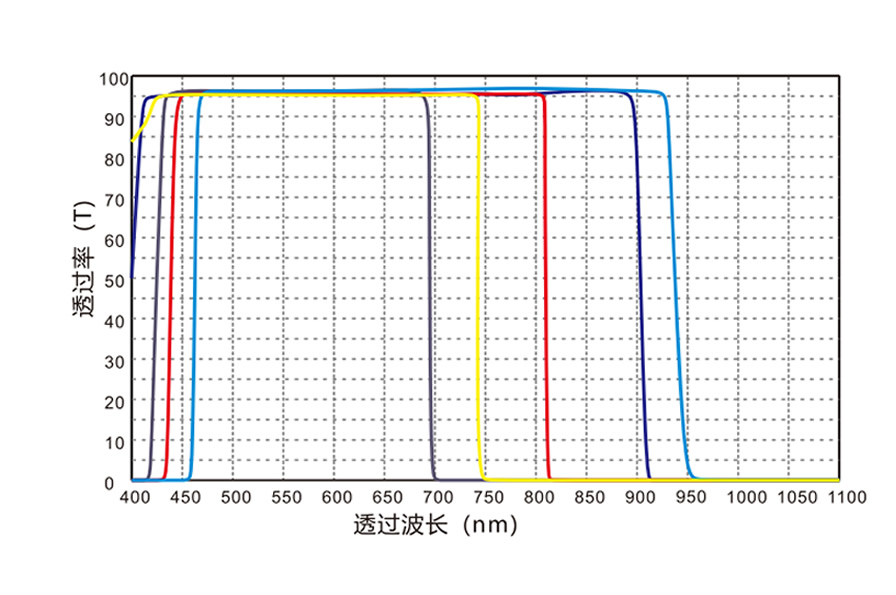

透过率(Transmittance):透过率是指低通滤光片对于低于截止频率的光波的透过能力。通常以百分比表示,较高的透过率表示滤光片对低频光波具有较高的透过能力。
阻挡带宽(Stop Bandwidth):阻挡带宽是指滤光片在截止频率以上的频率范围内能够有效阻挡的光波。阻挡带宽越宽,滤光片对高频光波的阻挡能力越强。
带内波纹(In-band Ripple):带内波纹是指在滤光片截止频率以下的频率范围内,透过光波的幅度波动情况。较低的带内波纹表示滤光片能够提供更稳定的透过光信号。
阻挡范围(Stop Range):阻挡范围是指滤光片对于高于截止频率的光波的阻挡能力,通常以衰减比(dB)表示。较高的阻挡范围表示滤光片能够有效地阻挡高频光波。
纹波过渡区(Ripple Transition Region):纹波过渡区是指滤光片在透过和阻挡频率之间的过渡范围。在这个区域内,滤光片的透过率和阻挡能力逐渐变化。
这些指标指导着低通滤光片的设计和应用,可以根据具体的需求选择适当的滤光片,以实现所需的频率选择和光波控制效果。
