减反射膜镀膜工艺是一种在光学元件表面上应用薄膜涂层的过程，旨在减少光学元件表面的反射和提高透过率。
以下是一般的减反射膜镀膜工艺步骤：
清洗和准备表面：首先，光学元件的表面需要进行彻底的清洗，以去除任何污垢、油脂和杂质。这可以使用一系列的清洗溶液和超声波清洗器进行。
沉积基底层：接下来，在光学元件的表面沉积一层透明的基底层。这层基底层通常是由二氧化硅（SiO2）或氮化硅（Si3N4）等材料构成，用于提高涂层的附着力和稳定性。
多层镀膜设计：根据具体的需求，设计并计算多层镀膜的结构。减反射膜通常由多层介质膜交替堆叠而成，每层膜的折射率和厚度都经过计算，以实现特定波长范围内的最小反射。
溅射或蒸发沉积：根据设计，选择合适的镀膜技术进行沉积。常见的方法包括物理气相沉积（如溅射和蒸发）和化学气相沉积。这些方法会在光学元件表面逐层沉积膜材料，形成多层膜结构。
光学监测和控制：在沉积过程中，使用光学监测技术来实时监测膜层的光学性能。这些技术可以包括反射率测量、椭圆偏振仪等，以确保每层膜的厚度和折射率符合设计要求。
膜层保护：完成镀膜后，通常会在表面涂覆一层保护性的覆盖层，以提高膜层的耐磨性和耐腐蚀性。

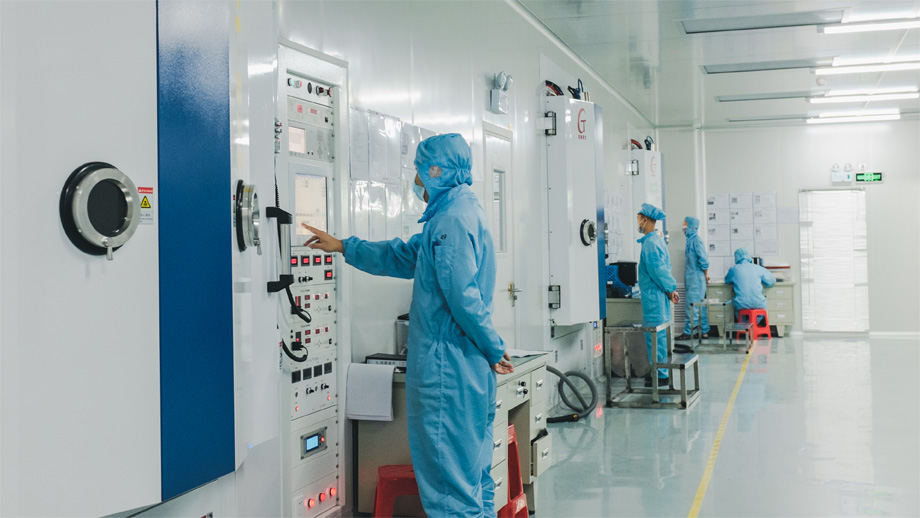

减反射膜镀膜工艺需要高度精密的设备和技术，并且通常在真空环境下进行。每个镀膜过程的参数和材料选择都需要根据具体的应用需求和光学性能要求
