硅镜片简介/ PRODUCT INTRODUCTION

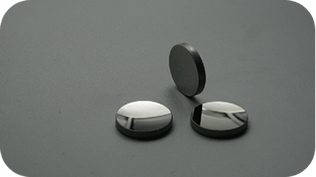

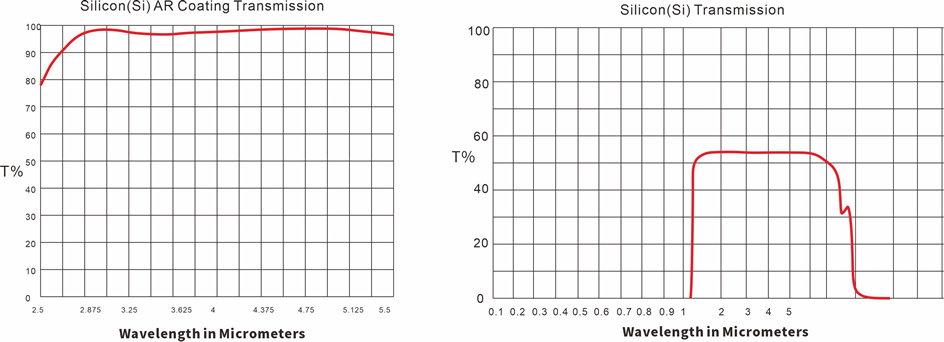

图片2.png硅材料导热性能好,密度低,硬度高,在1.5-8um有很好的透光性能。单晶硅通常用于3-5μm中波红外光学窗口、红外透镜、光学滤光片的基片,也是CO2激光和分光光度计中反射镜基底的常用材料。

球面透镜既包括平凸和双凸等会聚透镜,也包括双凸和平凹透镜等发散透镜。

如果球面透镜是会聚的,它具有正焦距,图像将是真实的,方向是直立的。会聚透镜的中心比边缘厚,平行于主轴的光线会向主焦点会聚。

发散的球面透镜中心较薄,边缘较厚。由于平行光线在穿过镜头时会发散,因此它们似乎来自镜头前一点的虚拟焦点(负焦距)。我们称之为虚拟焦点,因为光线实际上并没有穿过它,图像会出现倒置。

硅窗口&透镜
镜片口径范围3mm-100mm
边厚范围≥0.7mm
中厚范围≥1mm
张角加工范围0°~65°
失高加工范围≤21mm
口径和中厚比值17以内
Pv(面型)0.1μm
Ra(粗糙度)4nm-10nm
△N(面型误差)0.3-1
镀膜增透膜、反射膜、金属膜
