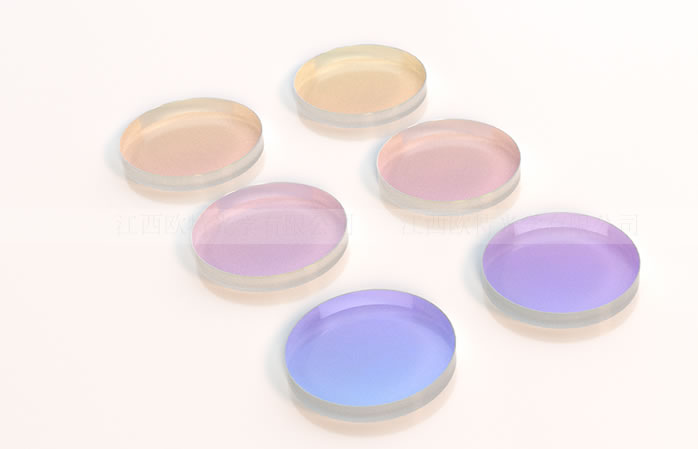

激光波长滤光片是一种用于选择性透过或阻挡特定激光波长的光学元件。这些滤光片在激光应用中起到关键作用,用于优化激光系统的性能、改善光学成像、以及在科学研究和工业领域中实现特定光学效果。
以下是有关激光波长滤光片的一些关键方面:
激光波长干涉滤光片覆盖紫外~近红外波段的各种激光波长 | |||
激光器 | 中心波长 (nm) | 半宽 (nm) | 透过率 (%) |
N2 | 337.1 | 11 | 30 |
XeF | 352.0 | 12 | 40 |
Cd | 441.6 | 10 | 50 |
Ar | 488.0 | 10 | 50 |
Ar | 514.5 | 10 | 50 |
Nd-YAG | 532.0 | 10 | 50 |
HeNe | 632.8 | 10 | 50 |
Kr | 647.1 | 10 | 50 |
GaAlAs | 670 | 10 | 50 |
RuBy | 694.3 | 10 | 50 |
GaAlAs | 730 | 11 | 45 |
GaAlAs | 750 | 11 | 45 |
GaAlAs | 780 | 11 | 45 |
GaAlAs | 830 | 12 | 45 |
GaAlAs | 850 | 12 | 45 |
GaAlAs | 880 | 12 | 45 |
GaAlAs | 905 | 12.5 | 45 |
GaAlAs | 940 | 13.2 | 45 |
Nd Yag | 1060 | 10 | 45 |
Nd Yag | 1064 | 10 | 45 |
HeNe IR | 1152 | 11 | 45 |
InGaAsP | 1310 | 12 | 45 |
Nd Yag | 1320 | 12 | 45 |
HeNe IR | 1532 | 10 | 45 |
InGaAsP | 1550 | 10 | 45 |
工作原理
透过特定波长: 激光波长滤光片被设计为透过或传播特定波长范围的激光光子,而阻挡其他波长的光。
材料选择: 滤光片的材料通常是光学吸收或反射特定波长的材料,例如薄膜涂层、多层介质等。
类型
窄带滤光片: 选择透过非常狭窄波长范围的滤光片,通常用于激光谱线的测量和分析。
宽带滤光片: 透过相对较宽波长范围,用于一般激光应用,如在实验室或医疗设备中。
长波通滤光片: 选择透过长波长的激光,对于红外激光应用特别有用。
短波通滤光片: 透过短波长的激光,对于紫外激光应用具有重要意义。
应用领域
激光标定和测量: 用于测量激光的波长,确保激光系统的稳定性和准确性。
激光医疗: 在激光手术和治疗中,确保激光对目标组织的照射。
科学研究: 用于激光实验室中的各种研究项目,如光谱分析、激光光谱学等。
通信: 用于激光通信系统,以确保特定波长的激光传输。
激光成像: 用于调整激光成像设备,以实现所需的图像质量。
滤光片特性
透射率和反射率: 滤光片的透射率和反射率是关键参数,决定了光通过或被阻挡的程度。
波长范围: 不同的激光应用需要特定波长范围的滤光片,因此选择适当波长范围的滤光片非常重要。
光学损耗: 滤光片引入的光学损耗应尽量降低,以确保激光系统的高效性能。
耐久性: 滤光片应具有耐久性,能够经受激光系统中可能的强光照射和环境影响。
激光波长滤光片的选择应根据具体应用需求进行,确保其兼容性和高性能。在选择和使用时,更好咨询专业光学工程师的建议。
