使用柱面光学透镜的重要性

1697 次浏览 时间:2022-12-28

柱面光学透镜的两个正交方向定义了参考系统:光焦度方向和非光焦度方向。个方向被称为“折射方向”,因为它沿着镜片的弯曲长度延伸,并且是具有屈光力的轴。第二个方向被称为“非屈光力方向”,因为它沿着镜片的长度延伸,没有任何屈光力。

柱面光学透镜沿非光焦度方向的长度可以延长而不影响透镜的光焦度。圆柱形光学透镜可以具有多种形状因素,包括矩形、正方形、圆形和椭圆形。


一、使用柱面光学透镜的意义

柱面光学透镜与球面透镜的相似之处在于它们使用曲面会聚或发散光线,但它们仅在一个维度上具有折射力,并且不影响垂直维度上的光线。这对于球面透镜是不可能的,因为光线将以旋转对称的方式均匀聚焦或发散。

柱面光学透镜在激光的控制和整形中起着重要作用,用于形成激光片和使椭圆光束圆化。由于柱面光学透镜的不对称特性和所需的专业制造技术,制定和适当控制中心、楔形和轴向扭曲非常重要。

因此,柱面光学镜头需要专门的设备和制造技术,以及独特的坐标系来有效地参考镜头的特性。


2、柱面透镜的种类有哪些

柱面透镜通常用于将入射光聚焦到一条线上,或改变图像的纵横比。通常成直线成像,光束的方向是可以控制的。镜片在光学工业中的应用已经非常广泛。在不同的领域,根据镜头的具体差异,发挥着不同的作用。柱面透镜的种类主要有球面透镜和非球面透镜

球面透镜主要有平凸透镜平凹透镜双凹透镜双凸透镜。非球面镜片包括规则非球面镜片和不规则非球面镜片。今天我们主要看普通的非球面镜片和柱面镜片。请参阅柱面透镜的具体概述。

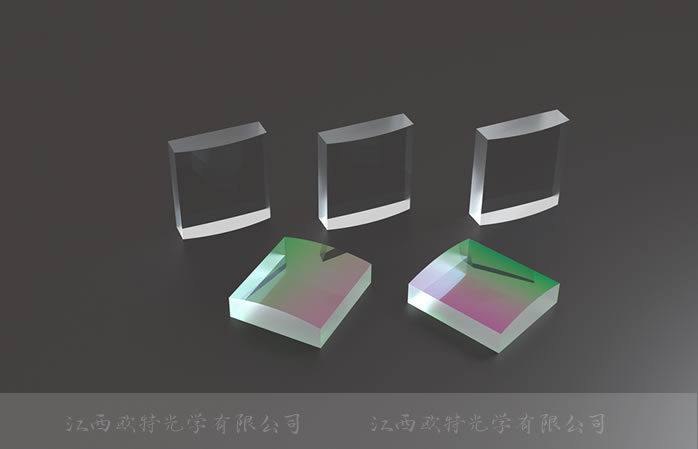

柱面镜片是非球面镜片,可以有效减少球面像差和色差。柱面透镜的类型包括平凸柱面透镜、双凸柱面透镜和双凹柱面透镜。

柱面透镜主要用于改变成像尺寸的设计要求,也可用于线性探测器照明、条码扫描、全息照明、光学信息处理、激光辐射等。光学柱面透镜也有广泛的应用在强激光系统和同步辐射光束线中。

3、球面透镜和柱面透镜的区别

(1) 球面透镜是作为球体一部分的反射表面。表面可以是凸面或凹面。

凹球面透镜具有向内凸的反射表面并向内反射光。凸球面透镜具有朝向光源凸起的反射面并将光线向外反射。

球面透镜的基材有各种光学玻璃、紫外熔融石英、红外熔融石英和氟化钙(CaF2)、氟化镁(MgF2)、硒化锌(ZnSe)、(Ge)、(Si)等,以及各种提供增透膜、高反膜、分光膜、金属膜等光学膜。宽带增透膜可应用于紫外、可见光、近红外和中红外波长。

(2) 球面透镜与柱面透镜的区别在于,柱面透镜是一种非球面透镜,可以有效降低球面像差和色差。分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜、双凹柱面透镜、弯月面柱面透镜、柱面交叉柱面透镜和异形柱面透镜。

(3)球面透镜和柱面透镜的不同应用

球面透镜的应用是与阵列透镜成像,用于监控、显微等领域。球面像差和光学像差通过香脂镜头校正以获得理想的图像质量。

对柱面透镜零件的要求也越来越高,尤其是高功率激光谐振腔腔体芯片、长距离线干涉仪等高精度检测仪器和器件。
