红外截止滤光片简介/ PRODUCT INTRODUCTION

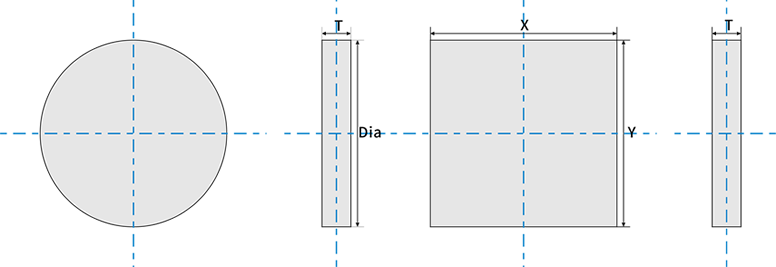

产品结构图

1. IR Cut filter是以多层介电膜真空蒸镀而成,镀膜层数约在32~48层,可依客户需求变更设计生产。

2. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) .

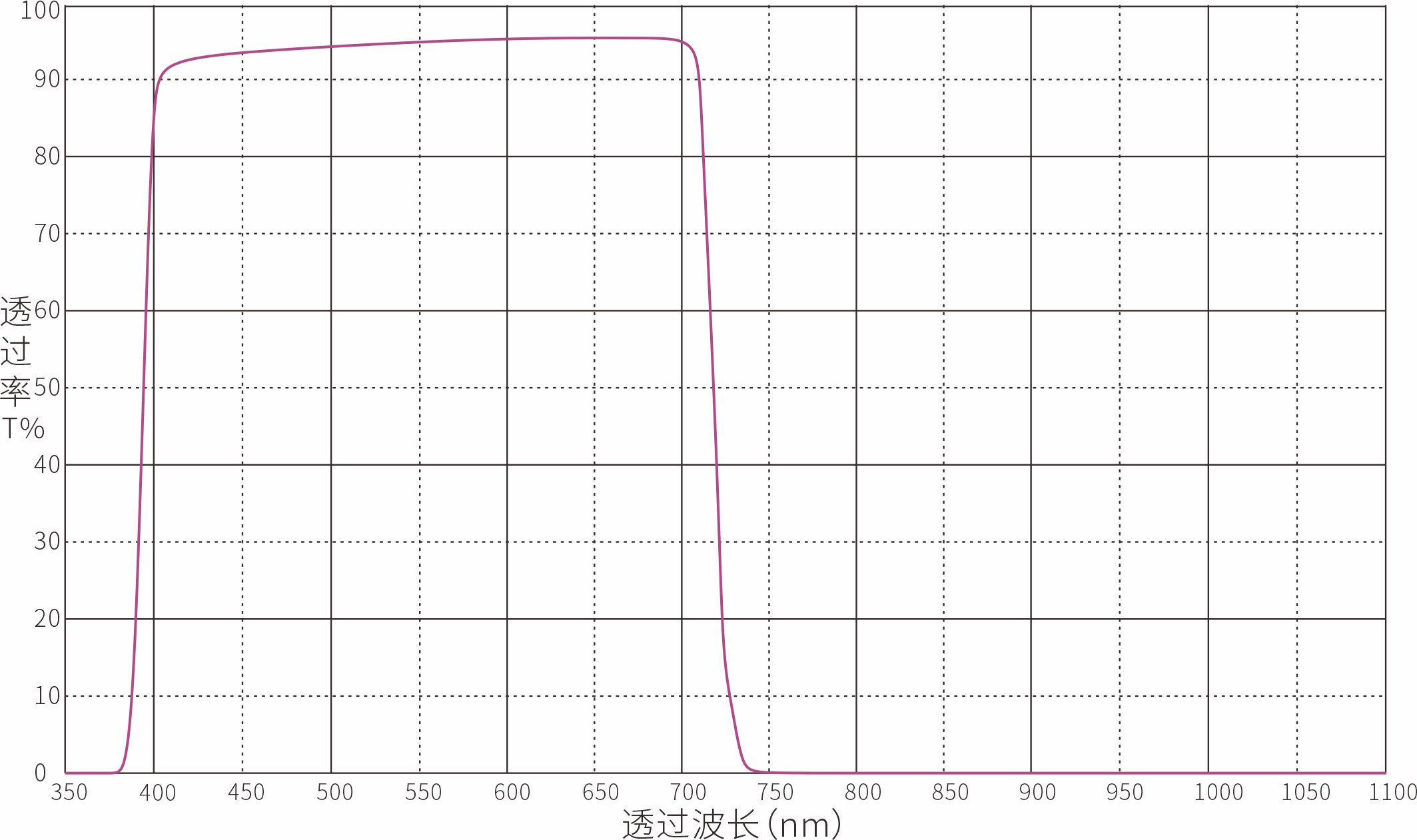

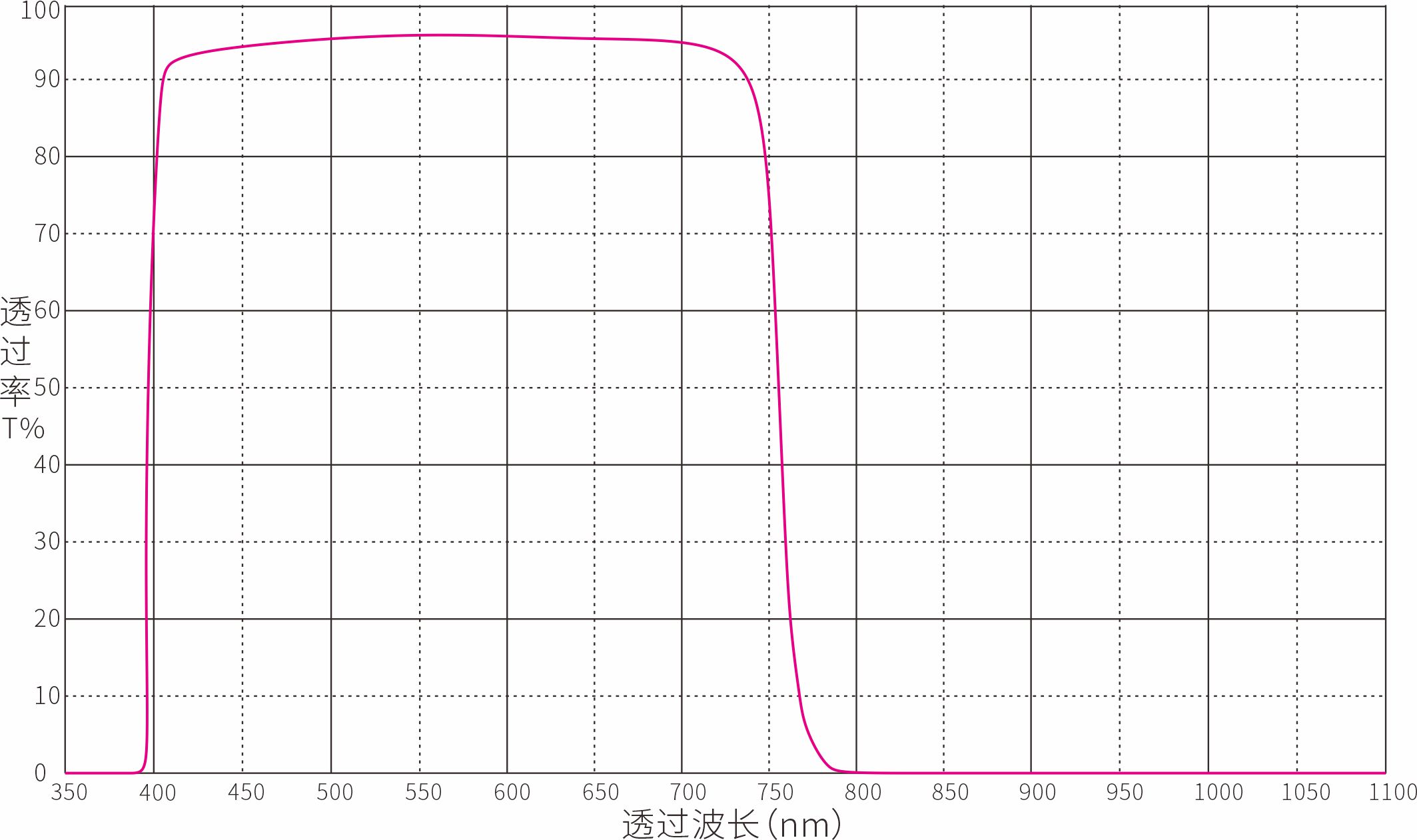

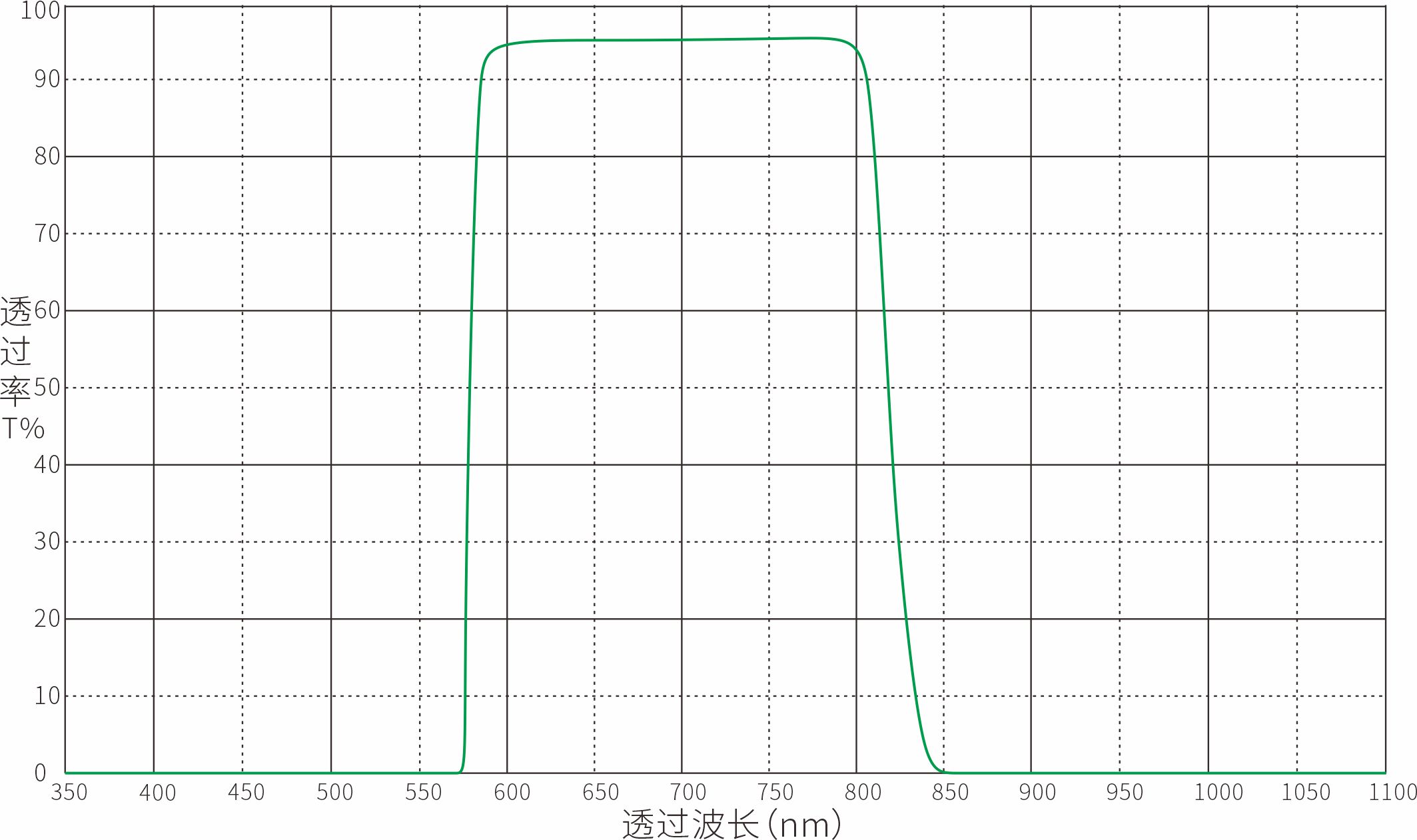

3. 以上光谱曲线是以入射角0度量测。 藉由镀膜层反射来达到没有穿透。

4. 光谱曲线是样品的实测值,可能随製造批次不同而略有变化,但是符合光谱定义。

5. 圆形尺寸 "Dia" 为diameter的缩写,代表圆形的直径。

6. 网站规格仅供参考, 出货以双方认定规格书为准。

7. 更高安全温度指基材在非均匀受热或急速温差变化状况下,所能承受的温度。

红外截止滤光片现货供应列表

以下为我公司现货库存列表,可根据客户实际需求定制

产品名称 中心波长 透过区域 截止深度 尺寸 通光孔径 表面光洁度 基材
IR650nm红外截止滤光片 IR650nm 指定区域-650nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR640nm红外截止滤光片 IR640nm 指定区域-640nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR670nm红外截止滤光片 IR670nm 指定区域-670nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR690nm红外截止滤光片 IR690nm 指定区域-690nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR592nm红外截止滤光片 IR592nm 指定区域-592nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR600nm红外截止滤光片 IR600nm 指定区域-600nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR608nm红外截止滤光片 IR608nm 指定区域-608nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR615nm红外截止滤光片 IR615nm 指定区域-615nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR620nm红外截止滤光片 IR620nm 指定区域-620nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR630nm红外截止滤光片 IR630nm 指定区域-630nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR635nm红外截止滤光片 IR635nm 指定区域-635nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
IR645nm红外截止滤光片 IR645nm 指定区域-645nm OD4-OD6 可按客户要求定制 >90% K9,熔石英,颜色玻璃片等
什么是红外截止滤光片?

红外截止片(IRCF)又名: 热镜, Hot Mirrors, 日夜两用滤光片。

以真空光学多层镀膜来达到滤波的功能,在可见光高穿透的同时,高反射红外线,可修正CMOS及CCD的色偏现象,减少红外线的干扰.即利用精密光学镀膜技术在光学玻璃上交替镀上高低折射率的光学膜,实现可见光区(400~630nm)高透,近红外(700~1100nm)截止的光学滤光片。

功能:1. 可见光高穿透.

          2. 紫外光吸收或反射
          3. 红外光反射.

应用: 各种影像撷取的装置, 如: 摄影机, 相机, 监视器, 手机镜头.

红外截止滤光片是一种机械快门,可阻挡或传递 红外光谱中的光,以实现真实的色彩再现。了解 红外截止滤光片的工作原理以及您的嵌入式视觉应用程序可能需要它的原因。

近年来,日/夜视频监控已经超越了仅监控关键基础设施的传统做法。通常,诸如CMOS 相机和 CCD 相机之类的系统可以在白天捕捉准确的图像。他们的传感器可以检测到人眼不可见的近红外光。虽然这可能是夜视记录的一项重要功能,但红外光会在白天扭曲记录图像的颜色。

小编今天带您将了解如何在相机模块中使用 IR 截止滤光片,以确保在白天和夜晚(低光照)条件下都能获得出色的图像质量。

在深入讨论红外截止滤光片之前,让我们快速了解一下“红外线”的含义。

什么是红外线?

红外线 (IR) 也称为辐射能。它是波长比可见光更长的电磁辐射。通常,人眼可以看到波长在 320nm 至 760nm 之间的光。IR 在电磁光谱上的范围在 700nm 到 1000nm 之间。

它远远超过人眼所能看到的——因为只有NIR 相机才能捕捉到这个波长范围内的图像。

什么是红外截止滤光片?

IR 截止滤光片是一种机械快门设计,可阻挡或传递 IR——提供具有真实色彩再现的高质量图像——无论白天或黑夜。

与人眼不同,相机传感器可以检测可见光谱范围之外的近红外光。为了使图像更接近人类可以看到的图像,大多数OEM 相机都配备了红外截止滤光片,它只允许可见光通过,从而反射不需要的红外光。

以下是带和不带 IR 截止滤光片的示例图像:

使用和不使用 IR-cut 滤波器的图像比较

红外截止滤光片如何工作?

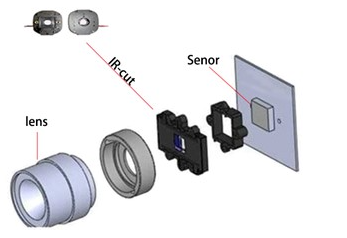

通常,红外截止滤光片放置在图像传感器和镜头之间,如下所示。

红外截止滤光片在相机中的放置

该滤光片由电机或在电磁铁的帮助下控制。当白天打开红外滤光片时,它有助于阻挡红外 - 只让可见光通过。这个过程被称为真昼夜(TDN),因为它在白天提供真彩色图像,在晚上提供黑白或夜视图像。它确保图像颜色不受干扰并生成真实的颜色表示 - 就像人眼自然看到的那样。

当红外滤光片在夜间或弱光条件下关闭时,它有助于红外和其他形式的光到达 CCD/CMOS 传感器。反过来,图像传感器会吸收足够的光——相机会切换到对红外光更敏感的黑白模式。

IR 截止滤光片可用于带有明亮白炽灯泡的设备,以防止不必要的加热。

现在,让我们详细讨论使用红外截止滤光片的优点。

使用 IR 截止滤光片的三个理由

避免颜色失真– 通常,IR 光会在白天导致颜色失真。为了解决这个问题,IR 截止滤光片用于在白天将 IR 光干扰排除在图像传感器之外。当光线低于某个水平时,滤光片会自动旋转到一边,这样 IR 光就会照射到图像传感器上。此外,相机切换到黑白模式以最佳地使用红外光。

实现逼真的色彩——彩色相机中的红外截止滤光片可以在白光下实现逼真的色彩。一般来说,人眼看到的色谱与 CCD 相机看到的光谱相比非常有限。特别是在光谱的近红外区域,灵敏度的差异是显着的。如果不使用红外截止滤光片,则会出现大量红外光,从而产生奇怪的颜色。

在镜头中实现色彩校正——在许多情况下,很难设计同时覆盖可见光谱和近红外光谱的成像光学器件。因此,许多镜头对于可见光和红外光谱具有不同的焦深。在这种情况下,红外截止滤光片会滤掉大量收集的光并在镜头中实现色彩校正。请查看下图以了解标准镜头输出和色彩校正镜头输出之间的区别:

标准镜头和红外校正镜头的比较
